Informazioni di Base.
Model No.
HSVG
Installazione
Verticale
Alloggiamento
alluminio zinco o acciaio a rulli a freddo
tensione nominale
3-35 kv
Pacchetto di Trasporto
legno compensato
Specifiche
1-100mvar
Marchio
sante
Origine
Repubblica Popolare Cinese
Codice SA
8537209000
Capacità di Produzione
10000 pz/anno
Descrizione del Prodotto

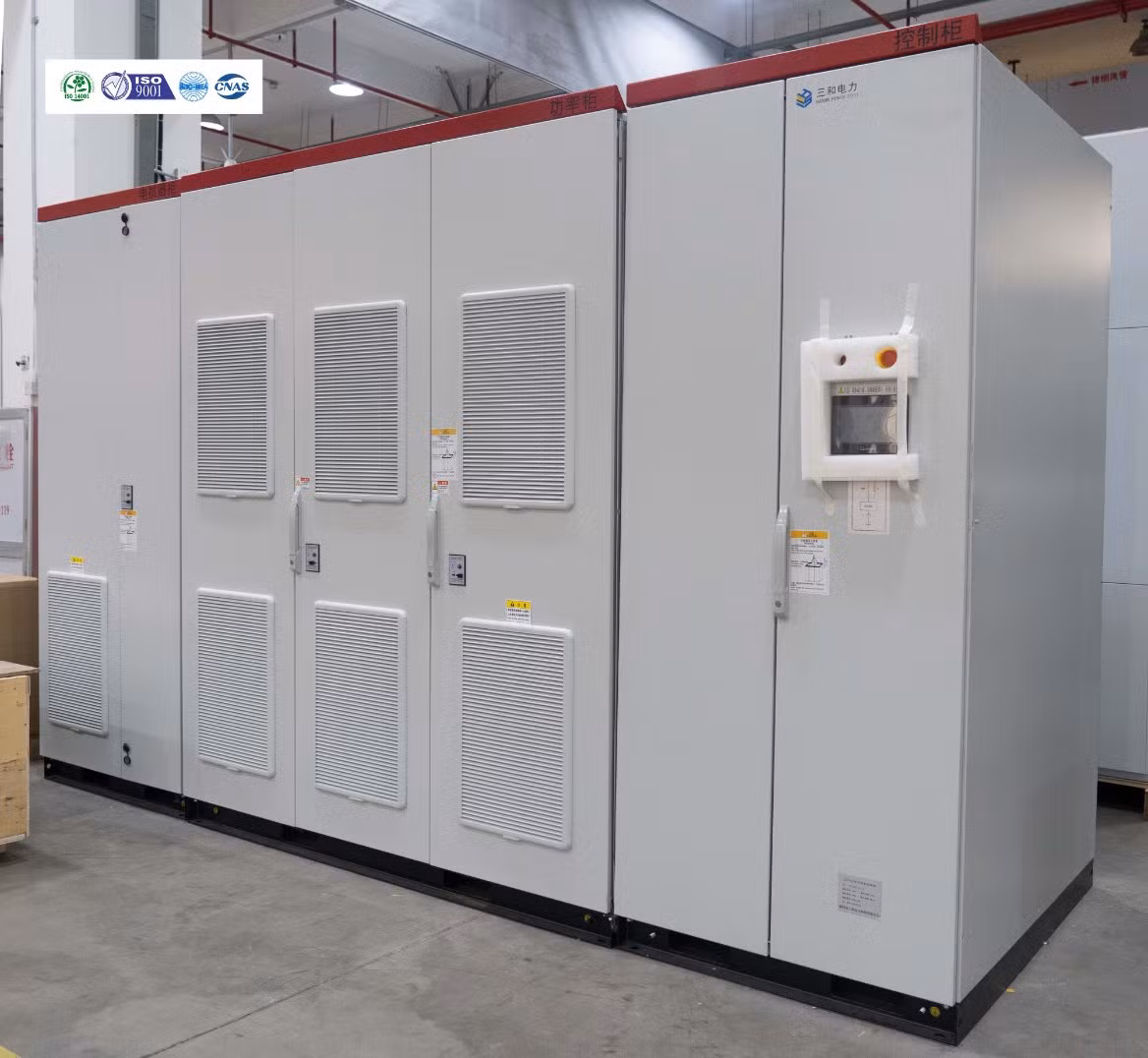

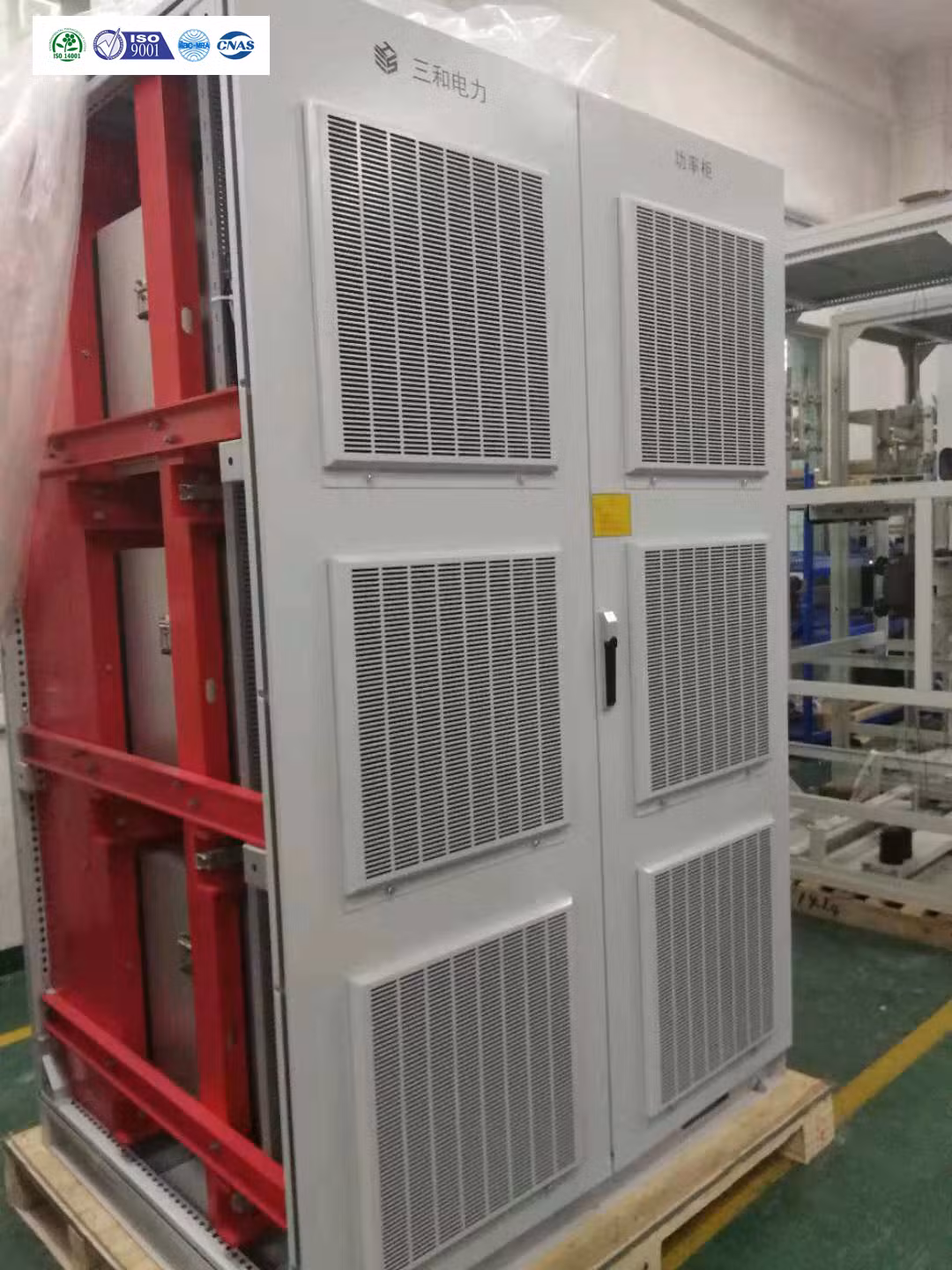

Generatore Var statico ad alta tensione serie HSVG
Introduzione
Il generatore di corrente statica a media tensione serie HSVG è stato progettato con
Teoria della potenza reattiva istantanea, tecnologia a modulazione di larghezza di impulso (PWM), tecnologia di elaborazione parallela multi-core, ecc., in grado di compensare la potenza reattiva capacitiva e induttiva con passaggi illimitati per migliorare la stabilità della rete elettrica, aumentare la capacità di trasmissione, ridurre la potenza reattiva, filtrare la corrente armonica e bilanciare la rete elettrica trifase.
Applicazione
Nuova generazione di energia
Alimentazione e distribuzione
Utilizzatore di energia
Parametro tecnologico
Protezione selezione
Al momento dell'ordine, è necessario fornire i parametri di sistema, le caratteristiche di carico, la potenza reattiva e i parametri armonici
Determinare l'adozione di uno schema diretto o step-down, l'obiettivo del controllo principale e la modalità operativa
Scelta dei metodi di raffreddamento: Raffreddamento ad acqua, raffreddamento ad aria, climatizzazione
Determinare se utilizzare l'installazione interna o il contenitore esterno
Introduzione
Il generatore di corrente statica a media tensione serie HSVG è stato progettato con
Teoria della potenza reattiva istantanea, tecnologia a modulazione di larghezza di impulso (PWM), tecnologia di elaborazione parallela multi-core, ecc., in grado di compensare la potenza reattiva capacitiva e induttiva con passaggi illimitati per migliorare la stabilità della rete elettrica, aumentare la capacità di trasmissione, ridurre la potenza reattiva, filtrare la corrente armonica e bilanciare la rete elettrica trifase.
Applicazione
Nuova generazione di energia
Alimentazione e distribuzione
Utilizzatore di energia
Parametro tecnologico
| Tensione di rete di alimentazione | 3-35 kV |
| Potenza nominale in uscita | 1-100Mvar |
| Perdita di potenza | Non superare l'1% della potenza nominale di l'oggetto di controllo in condizioni nominali |
| Sistema di controllo | Sistema di controllo completamente digitale |
| Modo di regolazione | Bilanciamento trifase, regolazione a divisione di fase |
| Alimentazione ausiliaria | 380 V220V110V CA/CC |
| Via di raffreddamento | Raffreddamento ad aria, raffreddamento ad acqua, climatizzatore |
| Fattore di potenza medio | >0.98 |
| Struttura del gruppo valvole | Invertitore di alimentazione ponticello H catena |
| Modalità di controllo e precisione | Controllo della tensione e controllo della potenza reattiva Controllo combinato della tensione e della potenza reattiva Controllo della tensione del punto PCC, precisione 0.5% |
| tempo di risposta al superamento del passo | <20 ms. |
| Sfarfallio della tensione tasso di miglioramento | ≥70% |
| Potenza reattiva gamma di regolazione | -100%-+100% |
| Livello di rumorosità | <50 dB |
Protezione selezione
Al momento dell'ordine, è necessario fornire i parametri di sistema, le caratteristiche di carico, la potenza reattiva e i parametri armonici
Determinare l'adozione di uno schema diretto o step-down, l'obiettivo del controllo principale e la modalità operativa
Scelta dei metodi di raffreddamento: Raffreddamento ad acqua, raffreddamento ad aria, climatizzazione
Determinare se utilizzare l'installazione interna o il contenitore esterno
