- Descrizione del prodotto
Informazioni di Base.
Model No.
AHF071
Certificazione
CE
frequenza della rete
50/60 hz
capacità nominale
35 a 50a 75a 100a 150a
livello di rumorosità
<65 db
gamma di compensazione armonica
2~50esimo ordine armonico
struttura della rete elettrica
3 p3w/3 p4w
tipo di montaggio
montaggio a parete/su rack
Pacchetto di Trasporto
scatola di legno
Specifiche
400V
Marchio
huakun
Origine
Shanghai, China
Codice SA
854379990
Capacità di Produzione
20000 set/anno

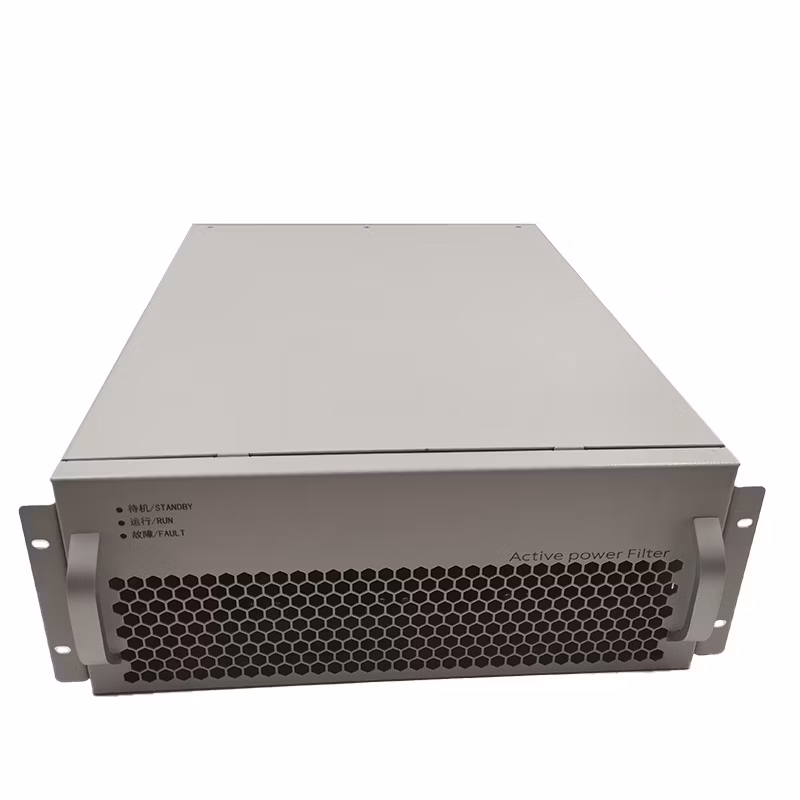

Descrizione del Prodotto
I filtri armonici attivi (AHF/APF) sono tipicamente dispositivi autonomi che riducono gli alti livelli di armoniche prodotti da carichi non lineari a basso consumo energetico. Essi funzionano iniettando armoniche nell'impianto elettrico in misura uguale e opposta alle armoniche esistenti. i filtri armonici vengono utilizzati per eliminare la distorsione armonica causata dalle correnti in eccesso all'interno e all'esterno degli apparecchi. Può impedire che grandi quantità di armoniche causino danni alle apparecchiature, tempi di inattività del funzionamento e impediscano un aumento dei costi di esercizio.
Il filtro di potenza attivo monitora la corrente di carico in tempo reale attraverso il trasformatore di corrente esterno CT, ed estrae la componente armonica della corrente di carico attraverso il calcolo DSP interno, Quindi lo invia attraverso il segnale PWM all'IGBT interno, l'invertitore produce una corrente pari all'armonica di carico e opposta alla direzione armonica ed inietta la corrente nella rete per compensare la corrente armonica che realizza la funzione di controllo armonico.
| Parametri di sistema | |
| Tensione nominale del filo di ingresso | 3 8 0 V(-1 5%~+2 0%) |
| Frequenza della rete | 5 0 / 6 0 H z ( r a n g e : 4 5 H z~6 2 H z) |
| Numero di macchine parallele | 1 ~ 1 0 s e t s |
| Efficienza complessiva | ≥9 7% |
| Struttura a griglia | T h r e - p h a s e t r e e - w i r e / t h r e e - p h a s e f o u r - w i r e |
| Trasformatore di corrente | 1 5 0/5~1 0 0 0 0/5 |
| Topologia del circuito | T r i - l e v e l |
| P e r f o r m a n c e i n d e x | |
| Tempo di risposta | <1 5 m s |
| Portata della compensazione | F r o m - 1 t o 1 , c a p a c i t i v e a n d i n d u c t i v e c o n t i n u i t y i s a d j u s t a b l e |
| Modalità di raffreddamento | I n t e l i g e n t a i r c o l i n g |
| Indice di rumorosità | <5 6 d B |
