Informazioni di Base.
Model No.
DWF-12
Certificazione
ISO9001: 2000, CCC, certificazione del sistema di gestione della qualità
Modulo
All Tipo confezionato
Tensione di funzionamento
12 kv
Taglia
personalizzato
Gamma di applicazione
Grattacieli
Materiale di Shell
Acciaio inossidabile
Shell Grado di protezione
ip44
Marca
dechun
altitudine
<=2000m
temperatura ambiente
-35c-+40c
capacità sismica
8 gradi
Pacchetto di Trasporto
casse di legno
Marchio
dechun
Origine
Jiangsu Changzhou
Descrizione del Prodotto
INTRODUZIONE

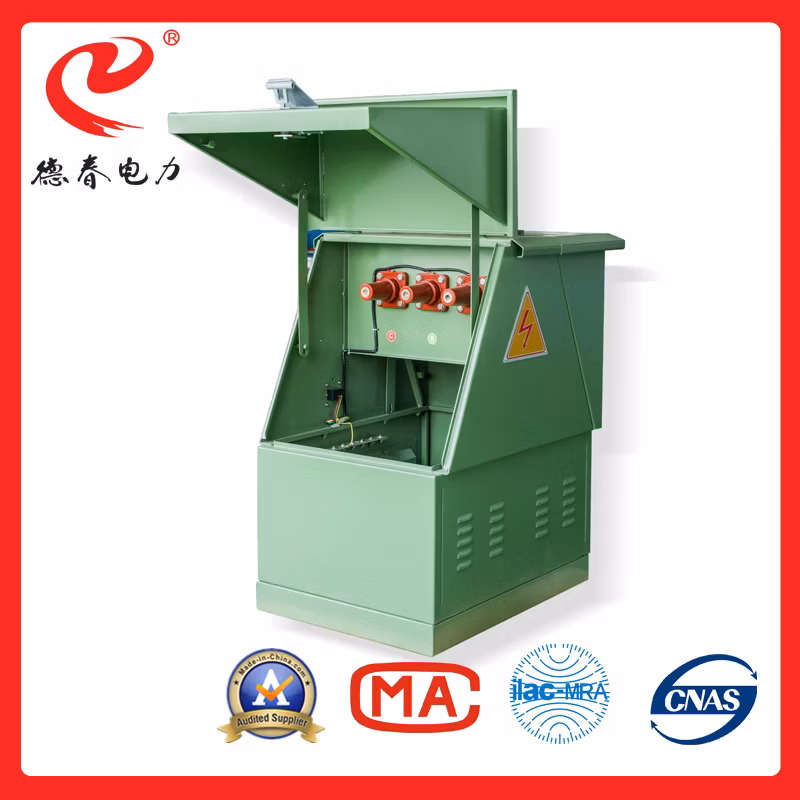

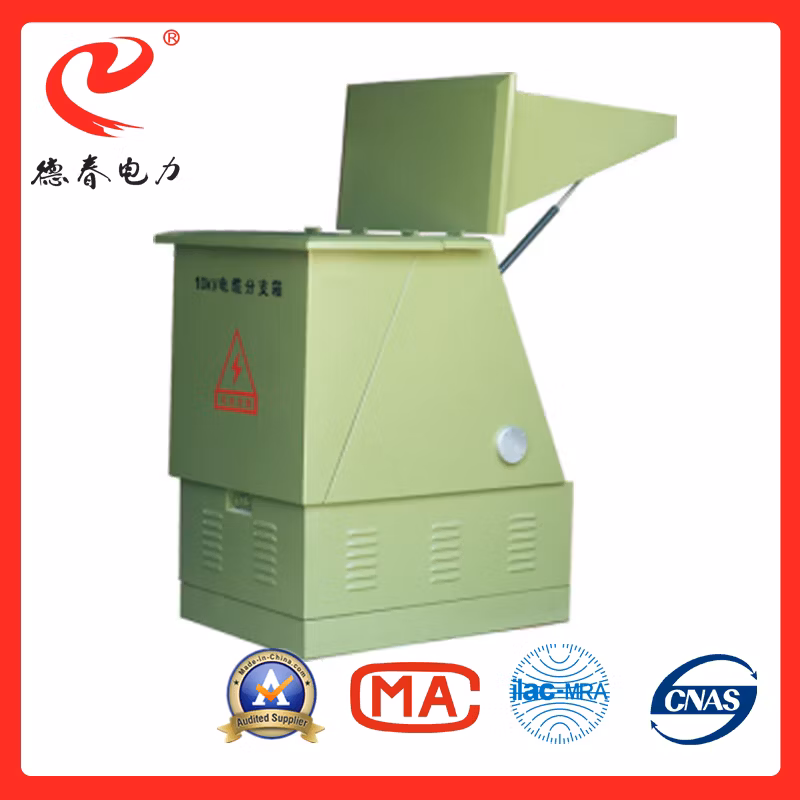

La scatola di distribuzione cavi tipo DFW senza interruttore è alta per esterni tensione
Apparecchiature elettriche con tensione nominale di 12 kV, corrente nominale di 630 a, di cui
armadio con 2 mm di acciaio inox, resistente, per la ricezione e la distribuzione di potenza.
SPECIFICHE TECNICHE
| Articolo | Unità | Parometro | |
| Tensione nominale | KV | 12 | 24 |
| Corrente nominale | R | 630 | 630 |
| Corrente nominale di resistenza per brevi periodi | KA/3S | 20 | 20 |
| Corrente nominale di picco | KA/3S | 50 | 50 |
| Tensione di frequenza voltag/fase/ a terra/frattura | KV | 42/48 | 42/48 |
| Tensione di resistenza agli impulsi di illuminazione | KV | 85 | 85 |
| Tensione di resistenza alla frequenza di alimentazione del circuito secondario | KV | 2 | 2 |
| Tempi di interruzione della corrente nominale | Ora | 100 | 100 |
| Corrente nominale di rottura del cavo | R | 10 | 10 |
| Corrente di interruzione nominale a circuito chiuso | R | 630 | 630 |
| Classe di protezione della calotta | IP66 | IP66 | |
| Pressione gas SF6 ( pressione assoluta relativa) | KPa | 40 | 40 |
| Portata di perdita di gas SF6 | <1‰ | <1‰ | |
| Dotato di sezione cavo | mm² | <=400 | <=400 |
CARATTERISTICHE
Anti ambienti difficili, anti condensa, gelo, nebbia, contaminazione da sale,
resistenza alla corrosione, ecc.;
La parte sotto tensione è completamente isolata, completamente sigillata;
Collegamento semplice, flessibile e comodo, sicuro e affidabile.
CONDIZIONI DI APPLICAZIONE
Altitudine:≤2000 m.
Temperatura ambiente:-35ºC~+40ºC
Umidità relativa:
Media giornaliera≤95%, media mensile≤90%
Capacità sismica: 8 gradi
| Corrente | CA |
| Altitudine | ≤2000 m. |
| Temperatura ambiente | -35ºC-+40ºC |
| Capacità sismica | 8 gradi |
